100t架桥机(过孔)配重计算
计算参数:

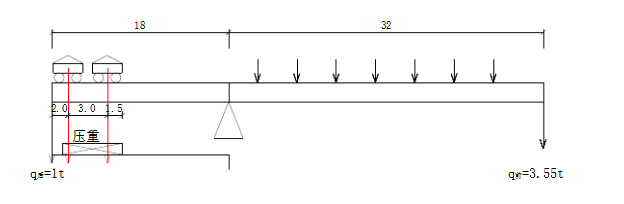

架桥机单片桁架自重0.4t/m,前支腿总重7.1t,后支腿总重1t,上1#、2#两个5t天车分别自重10t,天车纵向轴载长3m,前横梁30m共6t。 如图:
压重
q后=1t
q前=3.55t
M倾=0.4×32×32/2+7.1/2×32+6/2×32=414.4t·m
M稳=2/2×18+10/2×(18-2.0)+10/2×(18-5.0)+0.4×18×18/2=227.8t·m M倾〉M稳 ,帮必须配重!
如前支腿不带横梁:414.4-3×32=318.4〉227.8,仍然要配重。 方案一:
考虑(内)2#天车吊梁配重,位置距支点18-5.0=13.0m
M稳配重=13.0×20=260t·m(两纵梁40t钢丝绳挂于已架的30米梁上) ∑稳=M稳+M稳配重=227.8+260=487.8t·m〉414.4t·m 稳定性=487.8/414.4=1.18接近1.2,可以安全过孔。 方案二(推荐方案)
1#天车(后)梁上压配重20t钢绞线后挂钢丝绳,2#天(内)车配重20t(挂梁配重,梁上压20吨钢材)。
M稳=2/2×18+(10+20)/2×(18-2.0)+(10+20)/2×(18-5.0)+0.4×18×18/2=517.8t·m
稳定性=517.8/414.4=1.25〉1.2,故安全。
注意:所有配重都必须堆压在对应天车下边梁板上,在梁板上配重位置扣八字钢丝绳,梁为支承板。
|
